U transportnoj tehnici često najveći značaj imaju komponente koje tokom rada ostaju gotovo neprimjetne. U takva rješenja ubrajaju se kuglične prijenosne jedinice Bosch Rexroth, koje omogućavaju jednostavno pomjeranje ploča, rezervoara, obradaka, alata i drugih tereta u više smjerova.

Koriste se na radnim stolovima, montažnim linijama, sistemima za dovod materijala, okretnim stanicama, linijama za pakovanje i drugim konstrukcijama gdje je teret potrebno pomjerati uz mali otpor i bez složenog pogonskog sistema.

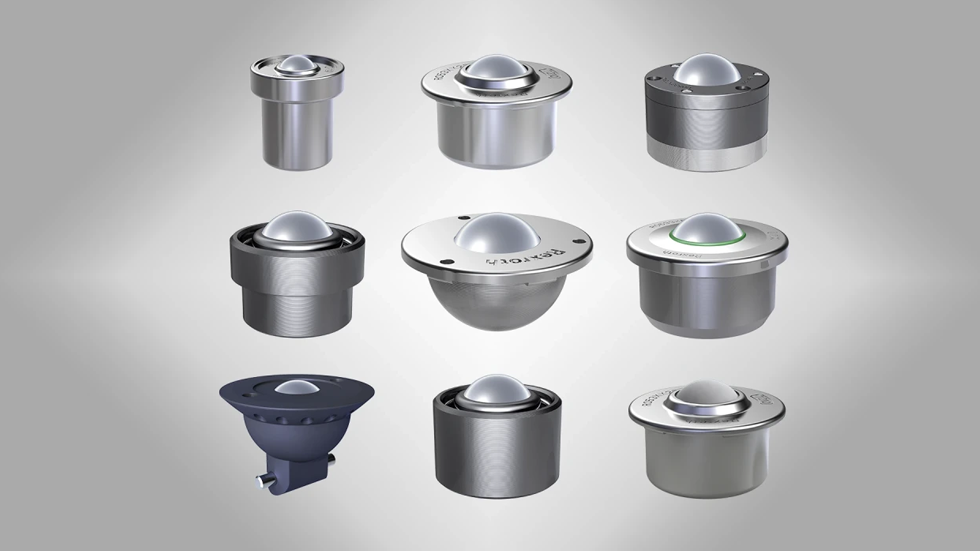

Šta je kuglična prijenosna jedinica?

Kuglična prijenosna jedinica je mehanički element s glavnom nosivom kuglom koja je smještena u kućištu i poduprta manjim kuglicama. Takva izvedba omogućava pomjeranje tereta u bilo kojem smjeru – naprijed, nazad, bočno, dijagonalno ili okretanjem na mjestu.

Zbog kompaktne konstrukcije može se ugraditi direktno u radne površine, valjkaste stolove, transportne module ili posebne uređaje za rukovanje materijalom. Pri pravilnom odabiru smanjuje trenje, olakšava pozicioniranje tereta i rasterećuje operatera pri ručnom pomjeranju težih komada.

4 Ključne tačke pri odabiru kuglične prijenosne jedinice

1. Trenje i brzina pomjeranja

Pri odabiru je najprije potrebno odrediti masu tereta, potrebnu brzinu pomjeranja i način rukovanja. Teške ploče, alati ili kontejneri zahtijevaju drugačije dimenzioniranje od manjih komada koje operater pomjera ručno.

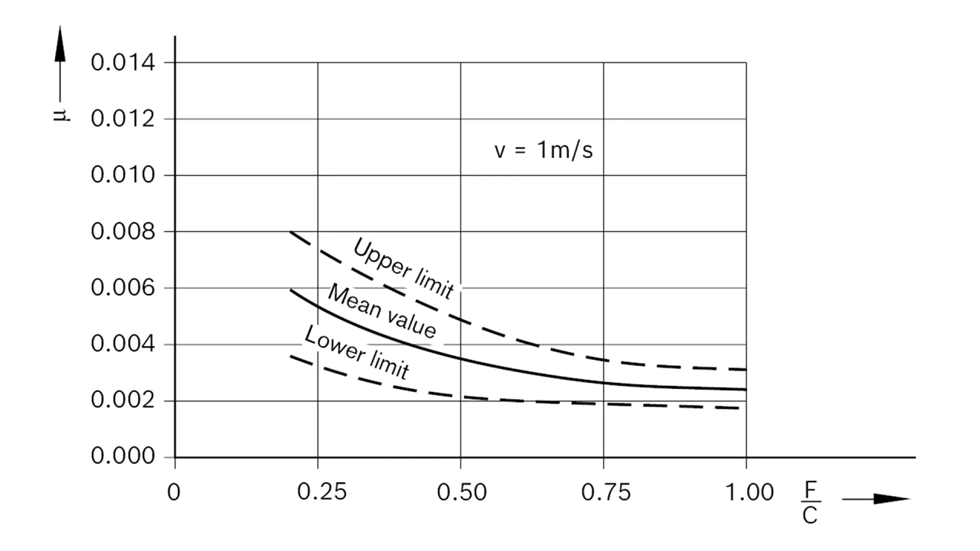

Niži koeficijent trenja znači lakše pomjeranje i manju silu pri potisku. Za Bosch Rexroth kuglične prijenosne jedinice dostupni su dijagrami trenja koji olakšavaju odabir odgovarajuće izvedbe prema opterećenju i brzini.

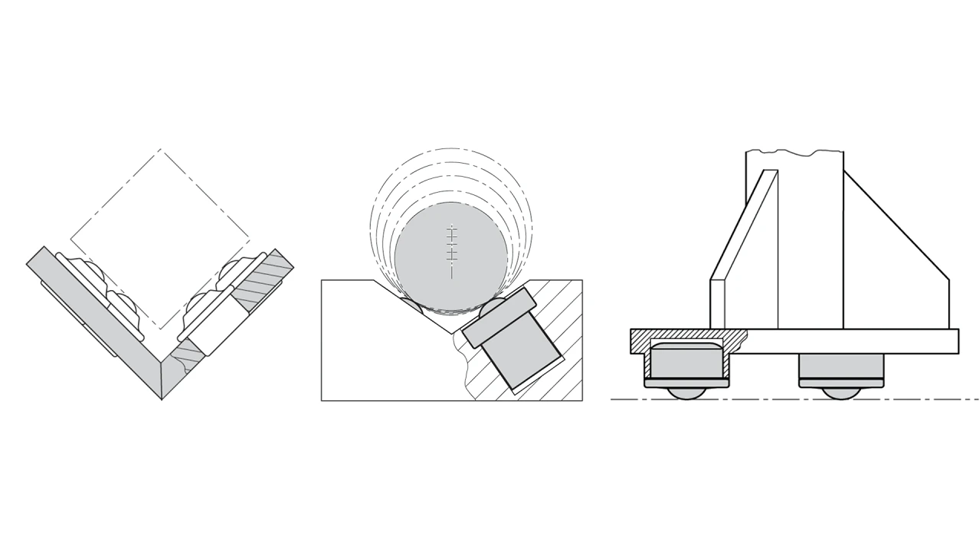

2. Položaj ugradnje i način pričvršćivanja

Najčešća je ugradnja s nosivom kuglom okrenutom prema gore, ali se u praksi pojavljuju i kose, bočne ili obrnute ugradnje. Kuglične prijenosne jedinice Bosch Rexroth konstruisane su i za takve položaje, pa se mogu koristiti u različitim konstrukcijskim rješenjima.

Način pričvršćivanja zavisi od izvedbe stola ili nosive konstrukcije. Jedinice se mogu utisnuti u provrte, zalijepiti ili pričvrstiti tolerancijskim prstenom. Izvedbe s opružnim uskočnim elementima dodatno pojednostavljuju montažu i demontažu pri održavanju.

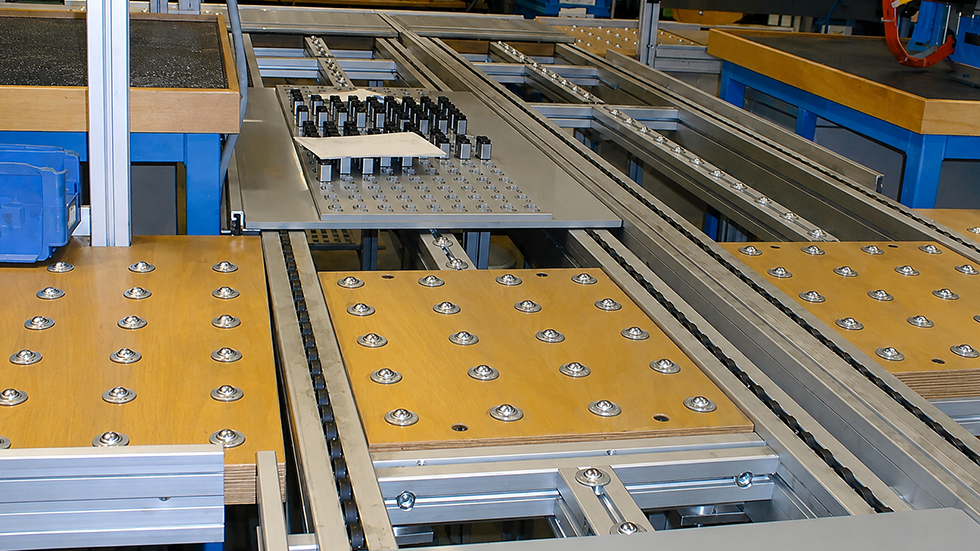

3. Uslovi upotrebe

Kuglične prijenosne jedinice često se koriste u okruženjima u kojima su prisutni prašina, emulzije, ulja, vlaga ili sitne čestice iz proizvodnog procesa. Zato je pri odabiru važno uzeti u obzir ne samo masu tereta, nego i radno okruženje.

Brojne izvedbe Bosch Rexroth prijenosnih jedinica imaju nauljene zaptivke od filca koje smanjuju prodor nečistoća u unutrašnjost sklopa. Kod primjena s većim temperaturnim oscilacijama potrebno je provjeriti i temperaturno područje upotrebe te odabrati izvedbu koja odgovara stvarnim uslovima rada.

4. Nosivost i planirani vijek trajanja

Pravilan odabir ne zavisi samo od najvećeg dopuštenog opterećenja. Važni su i broj ugrađenih kugličnih prijenosnih jedinica, njihov raspored ispod tereta, oblik donje površine i način opterećenja.

Kod ravne donje površine opterećenje se lakše raspodjeljuje na više nosivih tačaka. Kod neravnih komada ili tačkastih opterećenja odabir odgovarajućeg tipa prijenosne jedinice mora se detaljnije provjeriti! Bosch Rexroth za pojedine tipove i veličine navodi podatke za izračun vijeka trajanja, što pomaže pri planiranju održavanja i zamjena.

Gdje se kuglične prijenosne jedinice najčešće koriste?

Kuglične prijenosne jedinice koriste se tamo gdje je teret potrebno pomjerati po ravnoj površini uz mali otpor i mogućnost promjene smjera. Najčešće primjene su:
